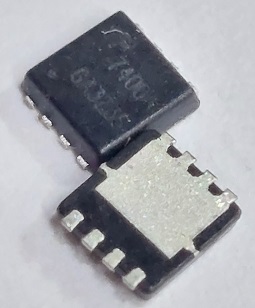

AON7400A AO7400A DFN-EP-8
تراشه AON7400A از شرکت Alpha & Omega Semiconductor (AOS) یک MOSFET کانال-N قدرت با ویژگی‌های برجسته برای کاربردهای سوئیچینگ و مدیریت توان است:
103,000 تومان
20 در انبار
-
Official retailer
-
Quality guaranteed
-
Free delivery from $99
-
Free returns is available
توضیحات
مشخصات کلیدی
ولتاژ تخلیه (V<sub>DS</sub>): 30 ولت
جریان تخلیه پیوسته:
15 A در دمای محیط (Ta)
40 A حداکثر در شرایط ویژه (Tc)
مقاومت در حالت روشن (R<sub>DS(on)</sub>):
< 7.5 mΩ (V<sub>GS</sub>=10V, ID=20 A)
< 10.5 mΩ (V<sub>GS</sub>=4.5V)
حجم بار گیت (Q<sub>g</sub>): حدود 20 nC در 10V
ظرفیت داخلی (C<sub>iss</sub>): قریب به 920–1150 pF
بسته‌بندی: ۳×۳ DFN-EP 8 پین
محدوده دمایی: –55 تا +150 °C
کاربردها
سوییچینگ در منابع تغذیه سوئیچینگ (SMPS)
کی‌کلیدهای توان بالا (High-side switches)
درایور موتور و بارهای القایی
سیستم‌های محافظت باتری یا توان مصرفی بال
مزایا
R<sub>DS(on)</sub> بسیار پایین → اتلاف توان کم، راندمان بالا
ظرفیت گیت پایین → زمان سوئیچ سریع
ظرفیت جریان بسیار بالا (تا 40 A)
بسته DFN-EP حرارت‌پذیر و جمع‌وجور
اگر دنبال MOSFET با ولتاژ 30 V، R<sub>DS(on)</sub> ≤ 10 mΩ، جریان تا 40A و بسته DFN-EP هستید، AON7400A یکی از بهترین گزینه‌هاست.
کاربرد AON7400A در لپ‌تاپ
1. مدارهای شارژر (Charging Circuit)
این MOSFET ممکن است در ورودی مدار شارژر باتری استفاده شود تا جریان ورودی از آداپتور را به مدار داخلی منتقل کند یا قطع کند (Load switch).
حفاظت در برابر اتصال کوتاه یا معکوس شدن قطبیت نیز با همین MOSFET انجام می‌شود.
2. مدار سوئیچینگ DC-DC (VRM)
در تبدیل ولتاژ بالا (مثلاً 19 ولت آداپتور) به ولتاژهای پایین‌تر (مثلاً 3.3V، 5V، 1.2V برای CPU و RAM)، این MOSFET نقش کلیدی دارد.
R<sub>DS(on)</sub> پایین باعث کاهش اتلاف توان و افزایش راندمان می‌شود که برای لپ‌تاپ حیاتی است.
3. کنترل توان اجزای داخلی
MOSFETهایی مانند AON7400A برای کنترل خاموش/روشن شدن اجزایی مثل هارد، نمایشگر، چیپ‌ست‌ها و… استفاده می‌شوند (Power Gating).
4. حفاظت و سوئیچینگ باتری
در مدار باتری لپ‌تاپ، برای جلوگیری از شارژ بیش از حد، دشارژ بیش از حد یا جریان‌های آنی بالا، از MOSFETهای با مشخصات AON7400A استفاده می‌شود.
توضیحات تکمیلی
| Package |
۳×۳ DFN-EP 8 |
|---|---|
| کیفیت |
original |
