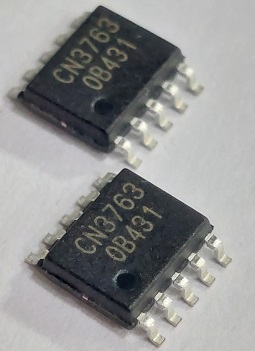

CN3763 SSOP10
آی‌سی CN3763 یک کنترلر شارژر خورشیدی (Solar Battery Charger Controller) ساخت شرکت Consonance است که برای شارژ باتری‌های لیتیوم‌یون (Li-ion) و فسفات‌آهن لیتیوم (LiFePO₄) طراحی شده است. این آی‌سی در بسته‌بندی SSOP-10 عرضه می‌شود.
113,000 تومان
20 در انبار
-
Official retailer
-
Quality guaranteed
-
Free delivery from $99
-
Free returns is available
توضیحات
CN3763 – کنترلر شارژ باتری خورشیدی لیتیومی | بسته‌بندی: SSOP-10
ولتاژ ورودی (VIN): 6V تا 28V | ولتاژ شارژ خروجی (VOUT): قابل تنظیم تا 4.2V (برای Li-ion) یا 3.6V (برای LiFePO₄)
جریان شارژ (ICHG): حداکثر 4A | تنظیم جریان با مقاومت خارجی روی پایه CS
فرکانس سوئیچینگ: 300kHz | راندمان شارژ: بالاتر از 90٪ در شرایط مناسب
روش شارژ: سه مرحله‌ای (Precharge → Constant Current → Constant Voltage)
MPPT: دارد (روش ساده برای ردیابی نقطه توان ماکزیمم پنل خورشیدی)
کنترلر گیت ماسفت خارجی (GATE): دارد، برای افزایش بازده و قطع اتصال برگشتی
حفاظت‌ها: دمای بیش‌از‌حد (OTP)، جریان اضافه (OCP)، ولتاژ معکوس، اتصال کوتاه، NTC برای پایش دما
کنترل روشن/خاموش (EN): پایه فعال‌سازی با سطح منطقی بالا/پایین
خروجی وضعیت (STATUS): نمایش وضعیت شارژ (شارژ در حال انجام، شارژ کامل، خطا)
ورودی TEMP: اتصال مستقیم به ترمیستور 10k جهت نظارت حرارتی روی باتری
بسته‌بندی: SSOP-10، با فاصله پایه 1.0mm و عرض بدنه حدود 3mm
کاربردها: شارژر باتری‌های لیتیومی با منبع خورشیدی، دستگاه‌های IoT، پاوربانک‌های خورشیدی، تجهیزات فضای باز، سیستم‌های ذخیره انرژی خانگی با پنل خورشیدی
توضیحات تکمیلی
| Package |
SSOP10 |
|---|---|
| کیفیت |
new orig |
