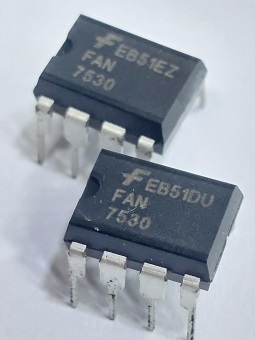

FAN7530 DIP8

توضیحات

مشخصات کلیدی FAN7530:

• نوع پکیج: DIP8

• کاربرد: کنترلر PWM برای منابع تغذیه سوئیچینگ (SMPS)

• ولتاژ کاری: معمولاً تا حدود 30 ولت

• فرکانس سوییچینگ: قابل تنظیم (معمولاً تا چند صد کیلوهرتز)

• ویژگی‌ها:

  • مدار کنترل PWM داخلی

  • راه‌اندازی نرم (Soft-start) برای کاهش جریان هجومی

  • حفاظت در برابر ولتاژ بیش از حد (OVP) و حفاظت در برابر جریان اضافی (OCP)

  • راه‌اندازی سریع و پایدار

  • مناسب برای کاربردهای flyback و forward converter

کاربردها:

• منابع تغذیه سوئیچینگ برای تجهیزات الکترونیکی

• آداپتورهای برق

• شارژرها و منابع تغذیه عمومی

پین‌های  DIP8 FAN7530 معمولاً شامل موارد زیر است:

1. VCC – تغذیه آی‌سی

2. GND – زمین

3. FB – ورودی فیدبک (از مدار تنظیم ولتاژ خروجی)

4. COMP – کنترل خطی PWM

5. CS – حس جریان

6. DRIVE – خروجی سیگنال PWM برای ترانزیستور قدرت

7. RT/CT – تنظیم فرکانس و زمان‌بندی

8. SENSE – حس جریان یا ولتاژ
