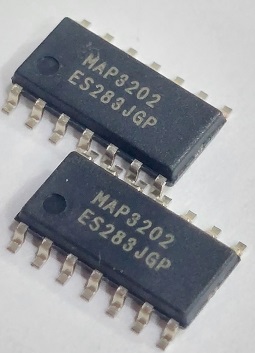

MAP3202 SOP14
MAP3202 یک درایور PWM تک‌کاناله از نوع بوست است که برای راه‌اندازی LEDهای با روشنایی بالا در سیستم‌های نورپردازی و نور پس‌زمینه نمایشگرهای LCD طراحی شده است. این آی‌سی قابلیت کنترل دقیق و سریع روشنایی LED را از طریق ورودی PWM و استفاده از MOSFET خارجی برای دیمرینگ فراهم می‌کند.
73,000 تومان
20 در انبار
-
Official retailer
-
Quality guaranteed
-
Free delivery from $99
-
Free returns is available
توضیحات
ویژگی‌های کلیدی
محدوده ولتاژ ورودی گسترده: تا ۱۸ ولت
-
کنترل PWM برای دیمرینگ: امکان تنظیم روشنایی LED
-
کنترل حالت جریان: برای پایداری و دقت بیشتر
-
حفاظت در برابر ولتاژ بالا (OVP): با آستانه ۳ ولت
-
حفاظت در برابر جریان کوتاه LED (SCP): با آستانه ۱٫۵ ولت
-
قفل پایین ولتاژ (UVLO): فعال‌سازی در ۸ ولت و غیرفعال‌سازی در ۷ ولت
-
حفاظت از جریان بوست: محدودسازی جریان سوئیچ
-
قابلیت همگام‌سازی (SYNC): برای کاهش نویز و هماهنگی با سایر مدارها
-
حالت حفاظت با راه‌اندازی مجدد خودکار: برای بازیابی خودکار پس از رفع خطا
-
مشخصات فنی
-
بسته‌بندی: SOP-14 (14 پایه)
-
ولتاژ ورودی: تا ۱۸ ولت
-
فرکانس کاری: قابل تنظیم بین ۱۰۰ تا ۳۰۰ کیلوهرتز
-
آستانه حفاظت OVP: ۳ ولت (فعال‌سازی)، ۲٫۷ ولت (غیرفعال‌سازی)
-
آستانه حفاظت SCP: ولتاژ پایه FBN برابر با ۲٫۵ برابر ولتاژ FBP
-
زمان راه‌اندازی مجدد خودکار: ۱ میلی‌ثانیه در فرکانس ۱۰۰ کیلوهرتز
-
کاربردها
-
نور پس‌زمینه LED برای تلویزیون‌ها و مانیتورهای LCD
-
سیستم‌های روشنایی LED با بازدهی بالا
-
کاربردهای صنعتی و تجاری نیازمند کنترل دقیق روشنایی
-
-
توضیحات تکمیلی
| Package |
SOP14 |
|---|---|
| کیفیت |
new orig |
