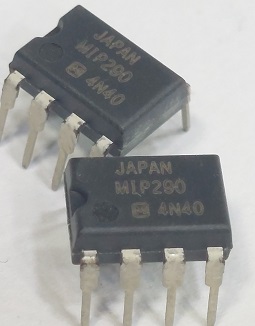

MIP290 DIP7

توضیحات

مشخصات فنی MIP290:

• نوع: کنترلر سوئیچینگ AC-DC با MOSFET داخلی

• پکیج: DIP-7

• ولتاژ ورودی: 85 تا 265 ولت AC (ورودی مستقیم از برق شهر)

• فرکانس سوئیچینگ: حدود 60 کیلوهرتز

• توان خروجی پیشنهادی: تا حدود 15 وات (بسته به طراحی و شرایط خنک‌کاری)

• ویژگی‌ها:

  • ترانزیستور قدرت داخلی با ولتاژ شکست بالا

  • مدار راه‌انداز داخلی (بدون نیاز به مقاومت خارجی)

  • حفاظت‌های داخلی شامل:

    • حفاظت در برابر اضافه‌بار (OLP)

    • حفاظت در برابر اضافه‌ولتاژ (OVP)

    • حفاظت در برابر دمای بالا (TSD)

  • مصرف توان بسیار پایین در حالت آماده‌به‌کار

  • مناسب برای طراحی‌های ایزوله و غیرایزوله

  • کاربردها:

    • آداپتورها و شارژرهای AC-DC

    • منابع تغذیه لوازم خانگی (مانند DVD، گیرنده دیجیتال، مودم)

    • تغذیه بردهای کنترلی از برق AC

    • جایگزین ساده برای طراحی‌های flyback با قطعات مجزا
