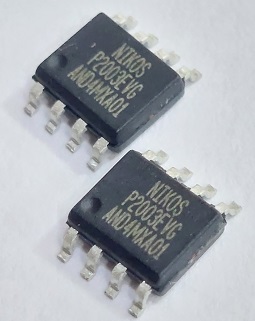

P2003EVG SOP-8

توضیحات

نام قطعه: P2003EVG

نوع: ماسفت دوگانه (Dual N-Channel MOSFET)

ولتاژ درین-سورس (Vds): 30V

جریان درین (Id): 5.2A (در هر کانال)

مقاومت در حالت روشن (Rds(on)): حدود 55 میلی‌اهم @ Vgs = 10V

نوع درایو: سطح منطقی (Logic Level Gate)

پکیج: SOP-8
توان اتلافی (Pd): حدود 2 وات (بسته به خنک‌سازی)

ساختار داخلی: دو ماسفت N-channel مستقل

ویژگی‌ها:
 سوئیچینگ سریع
 تلفات کم
 مناسب برای بارهای موتوری، رله‌ها، LED، و سوییچینگ DC

کاربردهای P2003EVG

مدارهای درایور موتور DC
برای روشن/خاموش کردن یا کنترل سرعت موتورهای کوچک تا متوسط.

کنترل بارهای DC
مانند لامپ‌های LED، المنت‌های حرارتی، یا رله‌های DC.

مدارهای سوییچینگ و رگولاتورها
استفاده در مبدل‌های buck یا boost به‌عنوان کلید قدرت.

درایور رله‌ها
برای فعال‌سازی رله‌ها از طریق خروجی‌های میکروکنترلر.

مدارهای محافظ جریان یا ولتاژ
به‌عنوان کلیدهای قطع خودکار در برابر اضافه‌بار.

مدارهای لود سویچ (Load Switch)

برای روشن یا خاموش کردن بخش‌هایی از سیستم تغذیه.

مدارهای تقویت توان در فرکانس‌های پایین و متوسط
مانند تقویت‌کننده‌های قدرت ساده.
