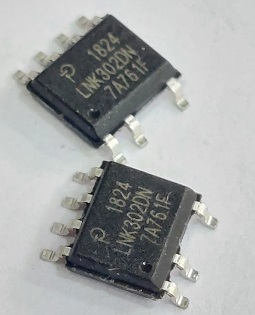

LNK302DN SOP7
- آی‌سی LNK302DN یک مدار مجتمع کلیدزنی (Switching Controller) است که برای ساخت منابع تغذیه کم‌مصرف و کوچک طراحی شده است.
- این قطعه دارای یک MOSFET داخلی با تحمل ولتاژ بالا (حدود 700 ولت) است که به طور مستقیم به شبکه برق متصل می‌شود.
- به دلیل داشتن مدارهای داخلی حفاظت، این آی‌سی قادر است در برابر جریان اضافه و دمای بالا محافظت شود و از آسیب دیدن جلوگیری کند.
121,000 تومان
20 در انبار
-
Official retailer
-
Quality guaranteed
-
Free delivery from $99
-
Free returns is available
توضیحات
نام قطعه: LNK302DN
سری: LinkSwitch-TN
تولیدکننده: Power Integrations
نوع بسته‌بندی:SOP-7 (یا SO-8C)
ولتاژ ورودی: 85 تا 265 ولت AC
جریان خروجی: حداکثر 80 میلی‌آمپر
فرکانس سوئیچینگ: حدود 66 تا 70 کیلوهرتز
توان مصرفی در بی‌باری:حدود 50 تا 80 میلی‌وات
ترانزیستور داخلی: MOSFET با ولتاژ شکست 700 ولت
ویژگی‌ها:حفاظت در برابر اضافه‌جریان و دمای بالا (Thermal Shutdown)
دمای کاری: منفی 40 تا مثبت 150 درجه سانتی‌گراد
کاربردها:منابع تغذیه سوئیچینگ کم‌مصرف، جایگزین cap-dropper، تغذیه میکروکنترلر، LED Driver
پایه‌ها:
پایه 1: BP – بای‌پس
پایه 2 و 3: S – سورس ماسفت
پایه 4: D – درین ماسفت
پایه 5 تا 7: Drain / NC – درین یا بدون اتصال
نیاز به تغذیه خارجی:** ندارد (Self-powered)
کاربردهای LNK302DN:
- منابع تغذیه سوئیچینگ کم‌مصرف (SMPS)
- جایگزین منابع تغذیه خطی و خازنی ساده (cap-dropper)
- تغذیه مدارهای کوچک و متوسط بدون نیاز به ترانسفورماتور بزرگ
- تغذیه میکروکنترلرها و مدارهای دیجیتال با جریان پایین
- درایورهای LED با مصرف پایین
- مدارهای flyback، buck و buck-boost با توان پایین
- لوازم خانگی کوچک و دستگاه‌های الکترونیکی قابل حمل
- سیستم‌های حسگر و کنترل با مصرف انرژی پایین
- کاربرد در شارژرهای کوچک و پاور ساپلای‌های ایزوله و غیرایزوله
توضیحات تکمیلی
| Package |
SOP-7 |
|---|---|
| کیفیت |
new orig |
