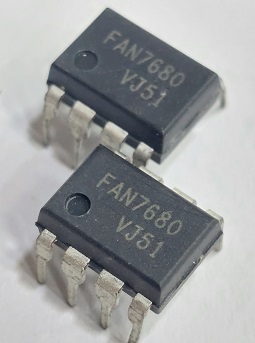

FAN7680 DIP-8
آی‌سی FAN7680 یک کنترلر رزنانسی Half-Bridge LLC با کارایی بالا است که برای منابع تغذیه سوئیچینگ با توپولوژی LLC resonant converter طراحی شده و در بسته‌بندی DIP-8 عرضه می‌شود. این آی‌سی عملکردی با راندمان بالا، کنترل فرکانس متغیر، و قابلیت‌های حفاظتی متنوع دارد.
93,000 تومان
20 در انبار
-
Official retailer
-
Quality guaranteed
-
Free delivery from $99
-
Free returns is available
توضیحات
مشخصات فنی FAN7680 (DIP-8)
نوع کنترلر: LLC Resonant Half-Bridge Controller ولتاژ تغذیه (V<sub>CC</sub>): 10V تا 25V
ولتاژ روشن شدن (V<sub>CC_ON</sub>): حدود 16.5V
ولتاژ خاموش شدن (UVLO): حدود 9.3V کنترل فرکانس متغیر (VCO-Based): دارد
Dead Time کنترل‌شده: دارد
تشخیص عبور جریان از صفر (ZCD): داخلی توان مصرفی در حالت standby: بسیار پایین
بسته‌بندی: DIP-8
ویژگی‌ها
کنترل فرکانس متغیر برای تطبیق بار و افزایش راندمان
راه‌اندازی مستقیم از خط برق AC (از طریق پایه HV)
کنترل دقیق زمان مرده (dead-time)
حفاظت در برابر اضافه‌جریان (OCP)، اضافه‌ولتاژ (OVP)، ولتاژ پایین (UVLO)
عملکرد بدون سنسگر جریان ثانویه
سازگار با طراحی‌های Half-Bridge LLC با ترانسفورمر رزنانسی
کاربردها
منابع تغذیه سوئیچینگ با راندمان بالا (SMPS)
پاورهای تلویزیون و مانیتور
آداپتورها و شارژرهای صنعتی
منابع تغذیه LED درایور
تجهیزات مخابراتی و پزشکی
توضیحات تکمیلی
| Package |
DIP-8 |
|---|---|
| کیفیت |
original |
